  • EV12DD700

  • 新しいDACがもたらす革新的なRFソフトウェアリゼーション

    製品ステータス:開発中

    システム設計者は、Ka帯までの全ての帯域において、大規模なRFハードウェアを実装することなく信号のデジタル変換ができます。

    前例のないレベルで臨機応変にダイナミックなRFシステムを再構成できるのです。

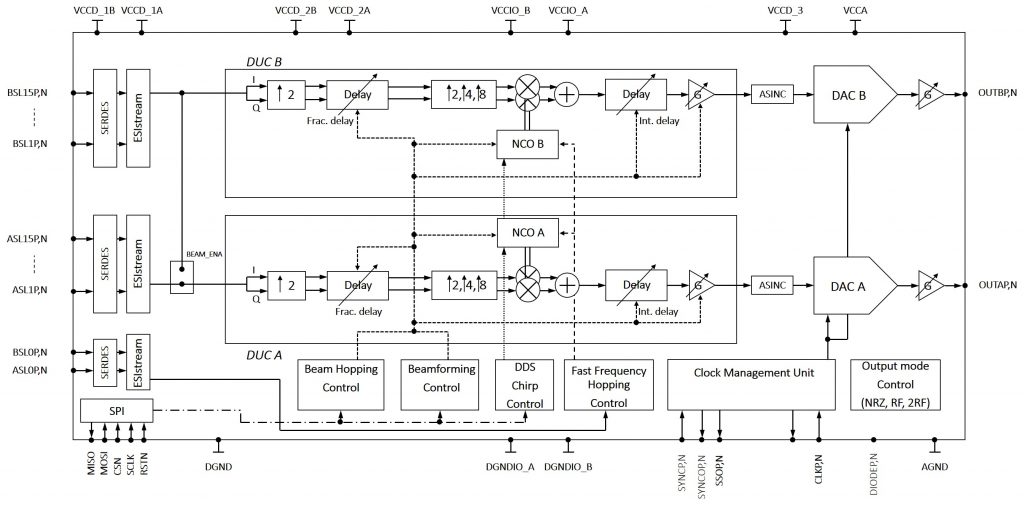

    EV12DD700デュアルチャンネルDACはKaバンドまでの周波数に対応し、ビームフォーミング・アプリケーションをサポートします。このDACでは、25GHzの出力帯域幅の減衰量をわずか3dBに抑えており、更にそれ以上の周波数においても減衰量は3dBをやや上回る程度に抑えられます。また、このDACには一連の高度な信号処理機能が備えられています。プログラム可能な逆sincフィルタやダイレクト・デジタル・シンセシス(DDS)機能、プログラム可能な複素ミキサに加え、デジタルアップコンバータ(4フェーズの位相補間およびsinc補償)も搭載されています。

    デジタル処理機能:

    • 補間比
    • デジタルアップコンバージョン(DUC)
    • 数値制御発振器(32-bit NCO)
    • ダイレクト・デジタル・シンセシス(DDS)
    • デジタルビームフォーミングおよびビームホッピング(振幅および)
    • 超高速周波数ホッピング

    主な特徴:

    • プログラム可能な出力モード(NRZ、RF、2RF)
    • ゲイン調整
    • プログラム可能なSINC補償関数
    • マルチデバイス同期

    機能豊富なデジタル信号パス:

    • デジタルビームフォーミング
    • プログラム可能な逆sincフィルタ
    • プログラム可能な複素ミキサ
    • デジタルアップコンバージョン(DUC)
    • ダイレクト・デジタル・シンセシス(DDS)

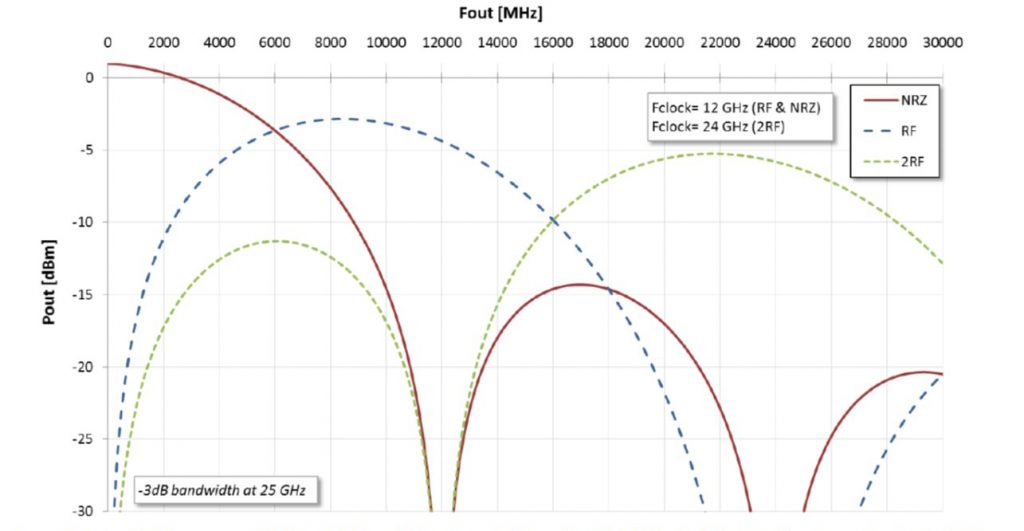

    Kaバンドまでの最新の周波数応答性能。

    DD700の開発は、EUの研究助成プログラム、ホライズン2020宇宙開発部門Interstellarプロジェクトの助成を受けています(課題番号730165)。

    最新データおよび当社選定の試験装置などの情報につきましては、当社担当までお問い合わせください。
    評価キットのご予約も承ります。

    FPGAのサポート情報ESIstreamのウェブ・サイト
